24.03.2020 Analog Devices разработала высокоточный цифровой датчик температуры для клинических приложений

ADT7422 содержит внутренний источник опорного напряжения на основе ширины запрещенной зоны, датчик температуры и прецизионный АЦП. Устройство обеспечивает 16-битный результат измерения температуры с разрешением 0.0078 °C и точностью до ±0.10 °C в диапазоне температур от 25 °C до 50 °C без необходимости калибровки после процесса пайки на печатную плату.

Функциональная схема ADT7422
Функциональная схема ADT7422.

При напряжении питания 3.0 В типовой средний ток потребления составляет 210 мкА. ADT7422 имеет режим останова, типовое потребление тока в котором снижается до 2.0 мкА при напряжении питания 3.0 В. Микросхема ADT7422 рассчитана на работу в диапазоне температур от –40 °C до +125 °C.

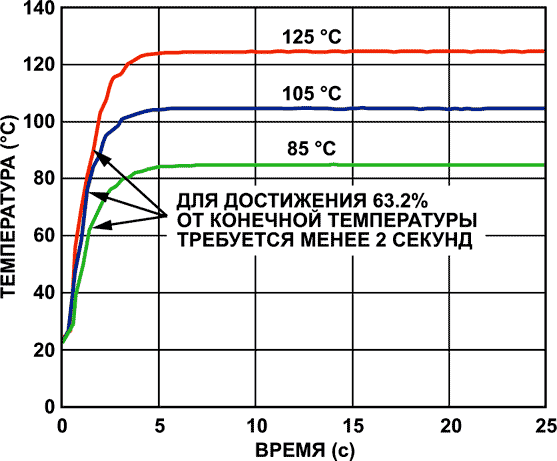

Время отклика для различных температур
Время отклика для различных температур.

Для выбора адреса ADT7422 на шине интерфейса I2C имеются выводы A0 и A1, позволяющие задать четыре возможных адреса. Выход CT с открытым стоком становится активным, когда температура превышает запрограммированный критический порог. Вывод INT, также с открытым стоком, активизируется, если температура превышает какой-либо из запрограммированных порогов. Выводы INT и CT могут работать в режимах компаратора и источника прерываний.

Основные особенности прибора

  • Не требует пользовательской калибровки или коррекции;
  • Низкое потребление мощности;
  • Долговременная стабильность и надежность;
  • Высокая точность для промышленных, измерительных и медицинских приложений;

Технические характеристики

  • После пайки на печатную плату точность полностью соответствует спецификациям стандарта ASTM E1112:
    • ±0.1 °C в диапазоне от 25 °C до +50 °C при напряжении питания 3.0 В;
    • ±0.25 °C в диапазоне от –20 °C до +105 °C при напряжении питания 2.7 … 3.3 В;
  • Ультранизкий температурный дрейф 0.0073 °C:
    • Соответствует требованиям стандарта NIST;
    • Быстрый первый результат измерения температуры: 6 мс после включения питания;
  • Простота использования:
    • Не требуется температурная калибровка или коррекция;
    • Не требуется коррекция нелинейности;
  • Низкое потребление мощности:
    • 140 мкВт (тип.) при напряжении питания 3.0 В и одной выборке в секунду;
    • 6 мкВт (тип.) в режиме останова при напряжении питания 3.0 В;
  • Программируемые прерывания:
    • При критическом перегреве;
    • При выходе температуры за пределы нижнего или верхнего порога;
  • Интерфейс, совместимый с I2C;
  • 16-контактный корпус LFCSP размером 4 мм × 4 мм, отвечающий требованиям директивы RoHS.

Области применения

  • Медицинское оборудование для контроля жизненно важных функций организма;
  • Резистивные датчики температуры и замена термисторов;
  • Транспортировка и хранение продуктов питания;
  • Компенсация холодного спая термопары;
  • Системы отопления, вентиляции и кондиционирования воздуха;
  • Контроль температуры лазерных диодов.
