05.06.2020 Компания Taitien выпускает новые высокоточные генераторы(TK type TCXO / VCTCXO)

Высокопроизводительная серия TK TCXO / VCTCXO обеспечивает производительность 3 уровня для частот до 150 МГц.

Тип TK идеально подходит для приложений со строгими требованиями к частотно-временной базе, таких как оптические сети, спутниковая связь и т.д. Он также отличается низким энергопотреблением и миниатюрными размерами 14 х 9 х 6,5 мм.

Ключевые особенности:

• Диапазон частот: от 40 МГц до 150 МГц

• Стабильность частоты для уровня 3: ± 0,28 промилле (предельный± 4,6 промилле)

• Диапазон рабочих температур: -40 ~ 85 ˚C

• Напряжение питания: 5 В или 3,3 В

• Потребляемая мощность: ≦ 35 мА

Типичные области применения

• Синхронизация времени

• СВЧ связь

• Тест & Измерение

• Телекоммуникационные системы

• Оптическая сеть

• спутниковая связь



Электрические характеристики

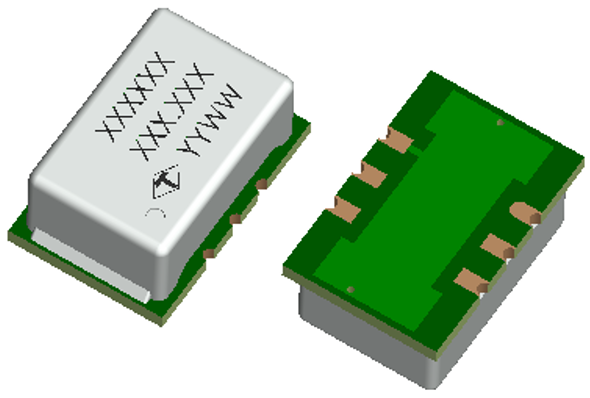

Type

TK


https://www.taitien.com/wp-content/uploads/2020/06/%E5%9C%96%E7%89%872.png

Size

14 x 9 x 6.5 mm

Supply voltage(VDD)

5 V, 3.3 V

Frequency range

40 MHz ~ 150 MHz

Standard Frequency

98.304 MHz, 100 MHz

Output Voltage

HCMOS @ 5 V, 3.3 V
Sine Wave @ 5 V

Current Consumption

  35 mA

Frequency Stability

±0.28 ppm

Overall Frequency Stability (include initial frequency tolerance, stability, supply voltage change, load changes and 10 years aging)

± 4.6 ppm

Operating Temperature Range

-40 ~ 85 oC

Frequency Tuning Range

±5 ppm or ±10 ppm

Control Voltage Range Vc

0.0 V to 3.3 V @VDD = 3.3 V
0.0 V to 5.0 V @VDD = 5 V

Phase noise @ 100 MHz, 3.3 V
Offset Frequency
10 Hz
100 Hz
1 kHz
10 kHz
100 kHz



-90 dBc/Hz
-120 dBc/Hz
-143 dBc/Hz
-155 dBc/Hz
-161 dBc/Hz

RMS Jitter (@12kHz – 20MHz)

Typical : 60 fs

Phase Noise Test Data @ VDD = 5 V, 100 MHz, HCMOS Output
